Odimljavanje
Sustavi za odvođenje dima i topline održavaju donji sloj zraka bez dima tijekom prvih ključnih minuta požara, kada se odvija evakuacija i kada stiže vatrogasna intervencija. Dim, a ne plamen, glavni je uzrok stradavanja i razloga zbog kojih ljudi izgube orijentaciju u objektu — zato kontrolirano odvođenje dima i topline izravno utječe na sigurnost osoba, zaštitu nosive konstrukcije i ograničavanje materijalne štete. Bel-Tel kao integrator sustava slabe struje projektira i izvodi cjelovita rješenja odimljavanja u kojima su odvodnici dima, kompenzacija svježeg zraka, natlačivanje stubišta i upravljanje funkcionalno povezani s vatrodojavnim sustavom. Pristup je inženjerski: polazi se od namjene prostora, scenarija požara i putova evakuacije, a tek onda od opreme. Time se izbjegava najčešća pogreška — ugradnja pojedinačnih komponenti koje formalno postoje, ali zajedno ne čine funkcionalan sustav u trenutku požara. Rješenja pokrivaju širok raspon objekata: hotele i poslovne zgrade s natlačivanim zaštićenim stubištima, industrijske i skladišne hale s krovnim odvodnicima dima i topline, atrije i trgovačke prostore te zdravstvene i javne ustanove gdje evakuacija traje duže i zahtijeva posebnu pažnju. Naglasak je na rješenju koje radi i nakon primopredaje — kroz ispitivanje, dokumentaciju i redovito održavanje.
Već imate odimljavanje?
Onda vam treba netko tko ga održava — servisiramo i sustave koje nismo mi ugradili, a na prijavu kvara javljamo se isti ili idući radni dan.
Hitno? Nazovite +385 31 252 252 — telefon je uvijek brži od obrasca.
Ključne značajke
Projektiranje i izvedba sustava za odvođenje dima i topline temeljem dimenzioniranja slobodne površine odvođenja i scenarija požara. Odabir prirodnog ili mehaničkog principa ovisno o geometriji prostora, visini i namjeni, uz usklađenost s nizom normi HRN EN 12101.
Ugradnja krovnih kupola i zidnih klapni koje se pri aktivaciji otvaraju i koriste uzgon toplog dima za njegovo odvođenje bez utroška energije. Pogodno za hale, atrije i prostore s dovoljnom svijetlom visinom; odvodnici se mogu koristiti i za svakodnevno provjetravanje.
Krovni i kanalni ventilatori za odvođenje dima izvedeni za rad pri povišenim temperaturama, za prostore gdje prirodni uzgon nije dovoljan ili nije izvediv — niže etaže, garaže, unutarnji prostori bez izravnog izlaza na krov. Dimenzioniranje protoka prema projektnoj toplinskoj snazi požara.
Sustavi pretlaka koji održavaju razliku tlaka prema susjednim prostorima i tako sprječavaju prodor dima u stubišta i predprostore. Time se osigurava put evakuacije bez dima i siguran pristup vatrogasaca, što je presudno u višeetažnim zgradama, hotelima i bolnicama.
Projektiranje dovoda svježeg zraka u donjoj zoni kao protuteža odvođenom dimu — bez osigurane kompenzacije odvođenje gubi učinkovitost. Rješava se kroz otvore u nižoj zoni, klapne i motorizirane elemente koji se otvaraju istovremeno s aktivacijom odvođenja.

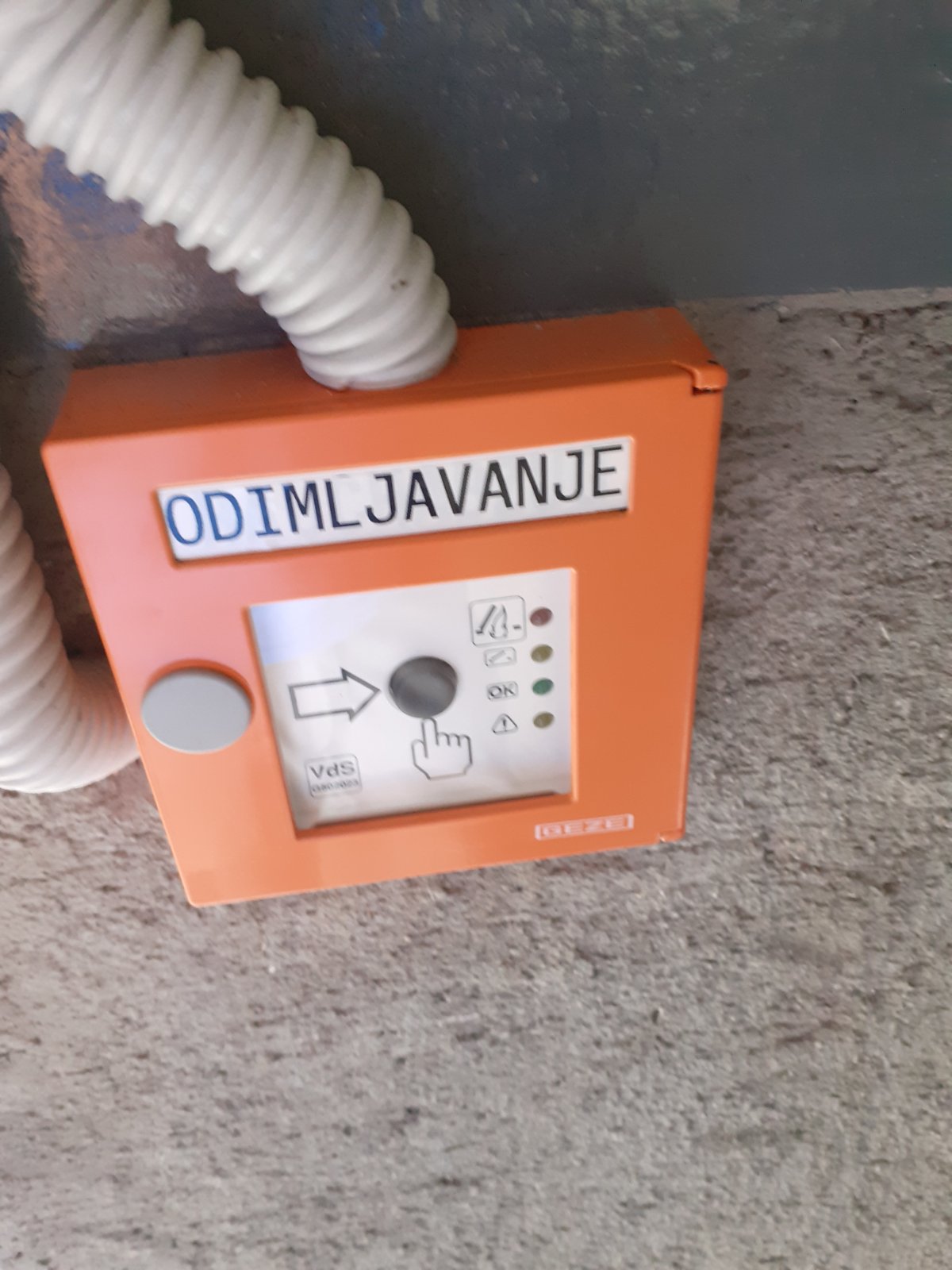

Povezivanje odvodnika, klapni i ventilatora s vatrodojavnim sustavom radi automatske aktivacije po zoni detekcije, uz ručne tipkala za vatrogasce. Logika upravljanja, redoslijed otvaranja i nadzor položaja elemenata integriraju se u jedinstven, ispitan i dokumentiran sustav.
Poslovne koristi
- Održavanje sloja bez dima na razini evakuacije tijekom prvih ključnih minuta požara
- Sigurniji i brži put evakuacije osoba te zaštita osoblja i posjetitelja
- Bolji uvjeti i pristup za vatrogasnu intervenciju zahvaljujući odvođenju dima i topline
- Smanjenje toplinskog opterećenja i zaštita nosive konstrukcije te ograničavanje materijalne štete
- Cjelovita integracija s vatrodojavom — jedan ispitan, dokumentiran i koordinirano upravljan sustav
- Jedan odgovorni partner od projekta i izvedbe do ispitivanja, primopredaje i održavanja
Primjene
- Hoteli — natlačivanje zaštićenih stubišta i evakuacijskih putova te odvođenje dima iz hodnika i zajedničkih prostora
- Industrijske i skladišne hale — krovni odvodnici dima i topline s kompenzacijom svježeg zraka u proizvodnim i skladišnim zonama
- Poslovne i uredske zgrade — pretlak stubišta, dizalica za vatrogasce i predprostora u višeetažnim objektima
- Atriji i trgovački prostori — odvođenje dima iz visokih natkrivenih prostora uz održavanje sloja bez dima na razini evakuacije
- Javne ustanove, domovi i bolnice — rješenja prilagođena duljoj evakuaciji i osobama smanjene pokretljivosti
- Podzemne i zatvorene garaže — mehaničko odimljavanje i provjetravanje kao zaštita evakuacijskih putova i podrška intervenciji
Tehničke norme
Često postavljana pitanja
Koja je razlika između prirodnog i mehaničkog odimljavanja?
Prirodni sustavi koriste uzgon toplog dima — odvodnici (krovne kupole ili zidne klapne) otvaraju se i dim sam izlazi prema gore, bez utroška energije. Mehanički sustavi koriste ventilatore izvedene za rad na povišenim temperaturama i primjenjuju se ondje gdje prirodni uzgon nije dovoljan ili nije izvediv, primjerice u nižim etažama, garažama i unutarnjim prostorima. Odabir ovisi o visini prostora, geometriji, namjeni i scenariju požara, a u praksi se principi često kombiniraju.
Zašto je natlačivanje stubišta važno?
Stubište je glavni put evakuacije i ujedno put kojim vatrogasci ulaze u zgradu. Natlačivanje održava blagi pretlak u stubištu u odnosu na okolne prostore, čime se sprječava ulazak dima kroz vrata i procjepe. Tako stubište ostaje prohodno i bez dima dok ljudi izlaze i dok intervencija ulazi — to je posebno bitno u višeetažnim hotelima, poslovnim zgradama i bolnicama.
Zašto je potrebna kompenzacija svježeg zraka?
Dim se može učinkovito odvoditi samo ako u prostor istovremeno ulazi jednaka količina svježeg zraka u donjoj zoni. Bez osigurane kompenzacije stvara se podtlak koji koči odvođenje i sustav gubi učinkovitost. Zato se dovod kompenzacijskog zraka — kroz otvore, klapne ili motorizirane elemente u nižoj zoni — projektira zajedno s odvođenjem i aktivira istovremeno s njim.
Kako se sustav odimljavanja aktivira u slučaju požara?
Sustav se automatski aktivira preko vatrodojave: detekcija dima ili topline u određenoj zoni pokreće otvaranje odvodnika i klapni te uključenje ventilatora prema unaprijed definiranoj logici. Uz automatsku aktivaciju predviđaju se i ručna tipkala za vatrogasce. Cijela logika upravljanja, redoslijed otvaranja i nadzor položaja elemenata ispituju se i dokumentiraju prilikom primopredaje.
Prema kojim se normama projektiraju ovi sustavi?
Sustavi za odvođenje dima i topline projektiraju se prema nizu norma HRN EN 12101, koji obuhvaća prirodne odvodnike, mehaničke ventilatore i sustave za kontrolu tlaka (natlačivanje). Aktivacija se usklađuje s vatrodojavnim sustavom prema relevantnim normama niza HRN EN 54. Konkretne projektne vrijednosti — slobodna površina odvođenja, protoci i razlike tlaka — proizlaze iz namjene objekta i scenarija požara definiranog u projektu zaštite od požara.
Treba li sustav odimljavanja redovito održavati?
Da. Mehanički i motorizirani elementi, odvodnici, klapne i upravljačka logika moraju ostati funkcionalni u trenutku požara, a to se osigurava redovitim pregledima i ispitivanjem. Bel-Tel kao integrator preuzima sustav od projekta i izvedbe do ispitivanja, primopredaje i kasnijeg održavanja, čime se osigurava da sustav i nakon godina rada radi onako kako je projektiran.
Zakonski okvir
Periodičko ispitivanje obavlja ovlaštena pravna osoba; opseg definira elaborat zaštite od požara.
Informativni pregled propisa. Konkretne obveze, opseg i rokovi utvrđuju se projektom/elaboratom i ovlaštenim ispitivanjem; za važeću verziju propisa vrijede Narodne novine.
